1 范圍

      本文件規定了回轉窯用耐火磚熱面的標記方法。

      本文件適用于回轉窯用耐火磚的熱面標記設計及選用。

2 規范性引用文件

      本文件沒有規范性引用文件。

3 術語和定義

      本文件沒有需要界定的術語和定義。

4 技術要求

4.1 總則

      回轉窯用耐火磚熱面標記通常采用溝槽法。根據需要可采用色標法作為補充標記。注：是否需要色標由供需雙方商定。

4.2 溝槽法

4.2.1 溝槽類型

      為了便于辨認，每種溝槽的形狀應不同，并深入磚體。所有槽口周邊應呈弧形。圖1給出了三種溝槽形狀，可任選其中一種。溝槽的尺寸不做規定。

4.2.2 標記位置

      溝槽應位于耐火磚熱面中心線上或距該中心線約66mm的直線上，如圖1所示。

單位為毫米

      標引序號說明：

      1——溝槽標記中心線；

      2——磚的中心線和標記中心線；

      A——大小端距離；

      B——磚寬；

      C——大端尺寸：

      D——小端尺寸。

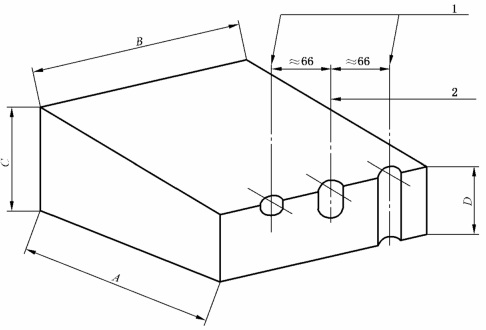

圖1 溝槽類型和位置

4.2.3 溝槽辨認標記組合

      圖2給出了四種溝槽組合，每種磚型可任選其中一種，同一環中的不同磚型應選擇不同形式的溝槽組合以便于區分。

單位為毫米

      標引序號說明：

      1——磚的中心線和標記中心線。

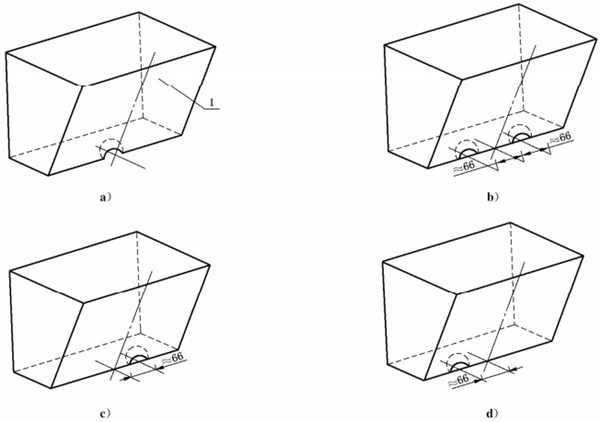

圖2 溝槽辨認標記組合

4.3 色標法

      采用色標法是對4.2溝槽法的補充。色彩標記應在發運之前涂在耐火磚的熱面上，標記顏色可從白色、黃色、紅色、綠色、藍色中選擇，所選顏色應與耐火磚本體顏色形成較大的對比，使其能夠清晰地被辨認。
