1 范圍

      本標準規定了組合式修鞋機（以下簡稱“機器”）的結構、運輸、安裝、設定、過程轉換、操作、清洗、維護的相關安全要求。

      本標準包含操作者對機器的預期使用及可預見的誤用所產生的與本標準范圍內機器相關的全部重大危險、危險狀態和危險事件（參見附錄A）。

      本標準適用于制鞋工業中用于進行鞋、皮革以及人造革制品修理的機器及其附屬設備，也適用于進行矯形鞋制作及修理的機器。

      本標準不適用于：

      ——縫紉機；

      ——自動配底機；

      ——外線機；

      ——手持式氣動打釘機或敲釘器。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB/T 1251.2-2006 人類工效學 險情視覺信號 一般要求、設計和檢驗

      GB/T 3766 液壓傳動 系統及其元件的通用規則和安全要求

      GB 4706.88-2008 家用和類似用途電器的安全 工業和商用帶動力刷的濕或干吸塵器的特殊要求

      GB/T 5226.1-2019 機械電氣安全 機械電氣設備 第1部分：通用技術條件

      GB/T 7932 氣動 對系統及其元件的一般規則和安全要求

      GB/T 8196-2018 機械安全 防護裝置 固定式和活動式防護裝置的設計與制造一般要求

      GB/T 12265.3-1997 機械安全 避免人體各部位擠壓的最小間距

      GB/T 15706-2012 機械安全 設計通則 風險評估與風險減少

      GB/T 16754-2008 機械安全 急停 設計原則

      GB/T 16855.1-2018 機械安全 控制系統安全相關部件 第1部分：設計通則

      GB/T 17421.5-2015 機床檢驗通則 第5部分：噪聲發射的確定

      GB/T 17888.1 機械安全 接近機械的固定設施 第1部分：固定設施的選擇及接近的一般要求

      GB/T 18153-2000 機械安全 可接觸表面溫度 確定熱表面溫度限值的工效學數據

      GB/T 18209.1 機械電氣安全 指示、標志和操作 第1部分：關于視覺、聽覺和觸覺信號的要求

      GB/T 18569.1-2020 機械安全 減小由機械排放的有害物質對健康的風險 第1部分：用于機械制造商的原則和規范

      GB/T 18831 機械安全 與防護裝置相關的聯鎖裝置 設計和選擇原則

      GB/T 19671-2005 機械安全 雙手操縱裝置 功能狀況及設計原則

      GB/T 23819 機械安全 防火與消

      GB/T 23821-2009 機械安全 防止上下肢觸及危險區的安全距離

      GB/T 25078.1 聲學 低噪聲機器和設備設計實施建議 第1部分：規劃

      GB 25285.1-2010 爆炸性環境 爆炸預防和防護 第1部分：基本原則和方法

      GB/T 28780 機械安全 機器的整體照明

3 術語和定義

      GB/T 15706-2012界定的以及下列術語和定義適用于本文件。

3.1

      組合式修鞋機 modular shoe repair equipment

      將擦洗部件、修整部件、拋光部件、砂磨部件、釘釘裝置、膠粘活化裝置、邊緣熨平裝置、邊緣沾墨著色機、壓合機等功能模塊根據需要組合而成的機器。

3.2

      擦洗部件 scouring section

      為擦洗工具傳遞動力的部件。

3.3

      拋光部件 polishing section

      為拋光工具傳遞動力的部件。

3.4

      修整部件 trimming section

      為旋轉修整工具傳遞動力的部件。

3.5

      砂磨部件 naumkeag section

      為砂磨工具傳遞動力的部件。

3.6

      工具 tool

      包括旋轉刀、砂帶、研磨盤/研磨錐、磨輪和護具、鋼磨具、旋轉刷、擦束和護具、燙邊用具、鉆頭等器具的總稱。

3.7

      研磨盤/研磨錐 abrasive disc/cone

      基體由金屬、木、織物、毛氈、橡膠或紙制作，全部或部分表面用磨料包覆的圓盤或錐體

3.8

      磨輪 abrasive wheel

      由礦石、金屬等天然或人造磨粒和有機黏合劑構成的輪狀、圓柱狀、圓盤或圓錐狀磨削工具。

3.9

      砂帶 abrasive band

      外表面整體或部分覆蓋了磨粒的織物、毛氈、橡膠、紙或類似材料的帶子。

3.10

      整飾機 finishing machine

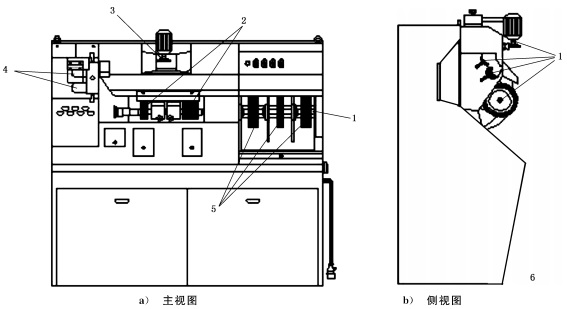

      包含擦洗部件（3.2）、拋光部件（3.3）、修整部件（3.4）、砂磨部件（3.5）等功能模塊的機器。參見圖1。

      說明：

      1——傳動部件（旋轉軸）；

      2——擦洗部件：

      3——砂磨部件；

      4——修整部件：

      5——拋光部件：

      6——操作者位置。

圖1 整飾機示意圖

3.11

      矯形鞋整飾機 orthopaedic finishing machine

      用于矯形鞋及鞋楦制作和修理的整飾機。

      注：一般包括擦洗部件（3.2）、修整部件（3.4）及砂磨部件（3.5）等。

3.12

      壓合機 presses machine

      用于鞋跟和鞋底壓合以及矯形鞋壓合的機器。

      參見圖2。
